ساعت اندیکاتور

ساعت اندیکاتور Mitutoyo

و دقت بالایی در اندازه گیری قطعات بیضی و انحنای آن دارد.

اهمیت استفاده از ساعت اندازه گیری در صنعت بسیار بالاست

و این محصول در دو نوع آنالوگ یا عقربه ای و دیجیتال در بازار عرضه می شود.

این ابزار دارای دقت بالایی است و می تواند از ۰.۰۱ تا ۰.۰۰۲ را اندازه گیری کند.

همچنین اغلب ساعت های عرضه شده در بازار بر حسب اینچ و میلی متر مدرج شده اند

که قابلیت اندازه گیری با این دو مقیاس را ممکن می سازد.

این وسیله حساسیت بالایی در اندازه گیری تغییر انحنا در سطح کم دارد و روش های متفاوتی نیز برای کار با آن بیان می شود.

بیشترین کاربرداین وسیله را می توان در الایمنت کوپلینگ ها دانست،

که دقت بالای آن منجر به اندازه گیری درست می گردد.

انواع مارک ساعت اندازه گیری در بازار موجود است که هر کدام گستره متفاوت و دقت اندازه گیری مختلفی دارند.

اهمیت انتخاب یکساعت اندیکاتور Mitutoyo خوب زمانی بیشتر می شود

که برند آن روی کیفیت و دقت اثر گذار باشد و از طرفی بتوان به مدت طولانی از آن استفاده نمود.

با استناد به گزارش Forbes رتبه اول جهانی

در زمینه ابزار آلات اندازه گیری در طیف صنعتی بین برند های مشابه خود می باشد.

همچنین این شرکت گستره وسیع تری از ابزار آلات اندازه گیری

ابعادی شامل سطح و طول و عمق را نسبت به برندهای همسان دارا می باشد.

این برند ژاپنی مدل هایی از ساعت اندیکاتور Mitutoyo را در بازار عرضه نموده

ساعت اندیکاتور چیست؟ آشنایی و کاربرد های آن

ساعت اندیکاتور، یکی از ابزار ها و لوازم صنعتی می باشد که از آن به طور دائم و روزانه استفاده می شود. در واقع باید اشاره کنیم که ساعت اندیکاتور، یکی از ابزار های اندازه گیری در صنعت می باشد. عموما از این دستگاه، در هنگام کار با ماشین آلات، انواع ماشین های فرز، دستگاه های تراش و همچنین دستگاه CNC استفاده می شود. ساعت اندیکاتور، دارای دقت بسیار بالایی بوده و به همین سبب، می تواند یکی از بهترین گزینه ها برای کالیبراسیون، و همچنین انواع اندازه گیری ها در صنعت می باشد. امروزه انواع مختلفی از ساعت اندیکاتور در بازار یافت می شود که با بهره گیری از آن ها می توانید به راحتی و آسانی، می توان از آن ها استفاده کرد. این ابزار ها توانسته اند جایگاه بسیار مناسبی را در صنعت از آن خود کنند.

امروزه محبوبیت و کارایی ساعت اندیکاتور به حدی است که بدون ساعت اندیکاتور وجود آن ها انجام عملیات فرز کاری، ماشین کاری، CNC، و تراش کاری امکان پذیر نمی باشد. به بیان بهتر، این دستگاه ها تبدیل به یکی از کاربردی ترین و اصلیترین مراحل کار با انواع ماشین ها شده اند و تمامی امور بدون آن ها قابل اجرا نمی باشند. در ادامه این مطلب، همه چیز را درباره ساعت اندیکاتور بیان کرده ایم. در واقع با بیان توضیحاتی در خصوص این دستگاه، شما را با انواع ساعت اندیکاتور و همچنین کاربرد های آن آشنا کرده ایم. پس اگر درباره ساعت اندیکاتور نمی دانید و با کاربرد های این دستگاه آشنایی ندارید، توصیه می کنیم مطالعه ادامه این مطب را از دست ندهید.

مختصری درباره ساعت اندیکاتور

برای درک بهتر اینکه ساعت اندیکاتور چیست باید اشاره کنیم که این ساعت ابزاری است که از زمان های بسیار قدیم تا به امروز مورد استفاده در کارگاه های صنعتی قرار می گرفته است. از این دستگاه، برای موارد بسیار زیادی استفاده می شود که در ادامه به طور کامل به توضیحات آن ها پرداخته ایم. اما به طور خلاصه باید اشاره کنیم که از ساعت اندیکاتور، به منظور اندازه گیری و هر آن چه که زیر مجموعه ای از اندازه گیری می باشد استفاده می شود. مساله ای که باعث متمایز شدن ساعت اندیکاتور از سایر ابزار های اندازه گیری می شود این است که یکی از قوی ترین و دقیق ترین ابزار های اندازه گیری در دنیا به شمار می رود.

انواع ساعت اندیکاتور

ساعت اندیکاتور، در طول مدتی که اختراع شده، تغییر و تحولات بسیار زیادی را به خود دیدده است. و جالب این جا است که امروزه، انواع مختلف و بسیار زیادی از آن در بازار یافت می شود. هر کدام از این ابزار های اندازه گیری با توجه به ساختار خود، دارای تنوع مختلفی هستند. از جمله انواع ساعت اندیکاتور می توان به موارد زیر اشاره کرد:

1. ساعت اندیکاتور دیجیتال

این دستگاه یک نمایشگر دیجیتال داشته و اندازه گیری را به صورت دیجیتالی به نمایش می گذارد.

2. ساعت شیطانکی

از ساعت شیطانکی برای هم راستا کردن و همچنین اختلاف سطح دو قطعه استفاده می شود و از این طریق می توان به راحتی دو قطعه را هم راستا کرد.

3. ساعت اندیکاتور ساعتی

این نوع ساعت شباهت های بسیار زیادی با ساعت شیطانکی دارد و تنها تفاوت آن، ساختار این دستگاه است که شکل ظاهری آن با ساعت شیطانکی متفاوت است.

4. ساعت اندیکاتور عقربه ای

این ابزار اندازه گیری، دارای نمایشگر مدرج شده و عقربه ای می باشد و اندازه ها بر روی این صفحه نمایش داده می شوند.

از این ساعت ها به منظور اندازه گیری های مختلف استفاده می شود و در واقع، ساعت های اندیکاتور دارای کاربرد های مختلفی هستند.

کاربرد

امروزه ساعت اندیکاتور، به قدری کاربرد دارد که بدون شک، در هر مرحله ای از کار با انوواع ماشین آلات و دستگاه ها مورد استفاده قرار می گیرند. یکی از مهم ترین و اصلی ترین وظایف و کاربرد ساعت اندیکاتور، کالیبره کردن می باشد. با کمک ساعت اندیکاتور می توان به راحتی، اقدام به بررسی میزان دقتی که یک دستگاه دارد پرداخت. اما باید اشاره کنیم که کابرد های ساعت اندیکاتور، در این موارد خلاصه نمی شود. بلکه موارد بسیار زیاد دیگری نیز جزو کاربرد های ساعت اندیکاتور می باشند که در ادامه به معرفی آن ها پرداخته ایم.

• هم راستا کردن دو شفت یا قطعه
• سنتر کردن قطعات غیر گرد بر روی ابزار هایی مانند سه نظام و چهار نظام
• تراز بودن قطعه بر روی گیره
• تراز بودن سطح کار گیر دستگاه های CNC و یا فرز
• سنجش تخت بودن قطعات بر روی دستگاه
• اندازه گیری اختلافی که بین دو قطعه در دستگاه وجود دارد

این موارد، گوشه ای از مهم ترین و اصلی ترین کاربرد ه ای ساعت اندیکاتور بود که با استفاده از آن ها، می توان به دقیق ترین شکل ممکن، اقدام به اندازه گیری و کالیبره کردن دستگاه ها و قطعات کرد.

ساعت اندیکاتور

نمایش دادن همه 9 نتیجه

ساعت اندیکاتور آکاد 00-010-222

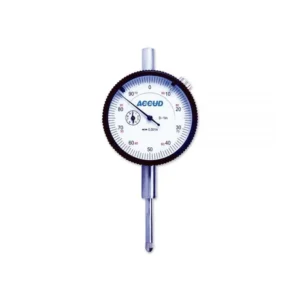

ساعت اندیکاتور اینچی آکاد 00-006-225

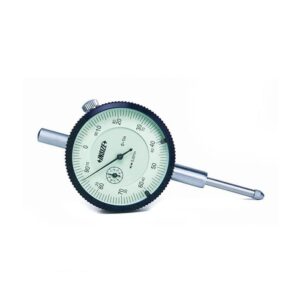

ساعت اندیکاتور اینچی اینسایز 025-2307

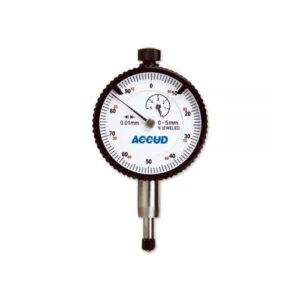

ساعت اندیکاتور دور کوچک آکاد 11-000-228

ساعت اندیکاتور ضد ضربه آکاد 11-000-232

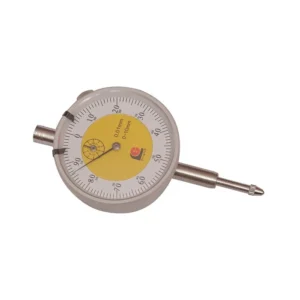

ساعت اندیکاتور کورس 1 سانت ال جی گوانگلو 123-321

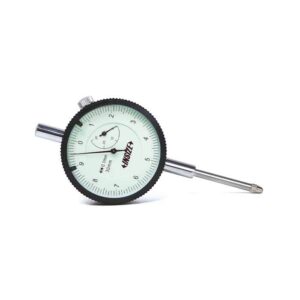

ساعت اندیکاتور کورس 1 سانت اینسایز 10-2318

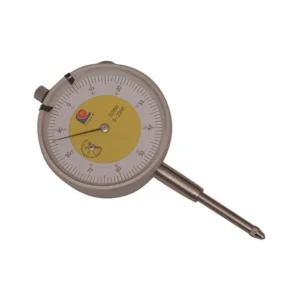

ساعت اندیکاتور کورس 2 سانت ال جی گوانگلو 132-321

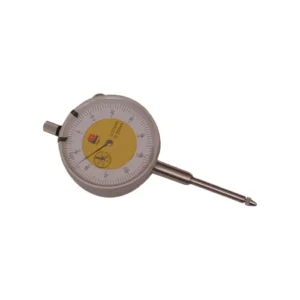

ساعت اندیکاتور کورس 3 سانت ال جی گوانگلو 134-321

امروزه در صنایع مختلف از ساعت اندیکاتور برای تعیین اندازه دقیق طول قطعات استفاده مینمایند. این ساعت از توانایی اندازه گیری تاب و انحنایی که در قطعات مختلف وجود دارد برخوردار است و با وجود این که ابعاد و اندازه کوچکی دارد، اما میزان دقت آن بسیار بالاست و همین امر توجه صنایع مختلف را به این ساعت جلب نموده است. ساعت‌های اندیکاتور دارای دو نوع معمولی و دیجیتال هستند. بررسی‌ها نشان دهنده آن است که دامنه دقت ساعت اندیکاتور معمولی بین 0.01 تا 0.002 است و این میزان دقت آن را تبدیل به یکی از دقیق‌ترین ابزارهای اندازه گیری در صنعت نموده است. شما میتوانید از این ساعت برای اندازه گیری اینچ و میلیمتر استفاده کنید. به طور کلی ساختار اصلی ساعت اندیکاتور معمولی بسیار ساده و آسان است. اصلی‌ترین بخش تشکیل دهنده آن یک دایره است که بر روی آن درجه‌ها و عقربه‌هایی وجود دارند که توسط آنها میتوان اندازه گیری که توسط این ساعت انجام شده است را مشاهده نمود. معمولاً کارگاه های کوچک و بزرگ تراشکاری و فرزکاری از این ساعت برای تعیین اندازه و اختلافی که میان دو قطعه یا دو سطح وجود دارد استفاده مینمایند. علاوه بر این ساعت اندیکاتور معمولی یکی از بهترین گزینه ها برای کالیبره کردن و اندازه گیری سرعت دستگاه های cnc، فرز و تراش به شمار میرود. با وجود این که نوع معمولی ساعت اندیکاتور، نسبت به نوع دیجیتالی آن از ساختار بسیار ساده‌ای برخوردار است، اما دقت آن در اندازه گیری شگفت انگیز است و شما میتوانید با خیال راحت از آن برای تعیین اندازه های مورد نظر خود استفاده کنید. ذکر این نکته ضروری است که میزان دقت اندازه گیری این ساعت به بزرگ نمایی آن بستگی فراوانی دارد. به عبارتی هر چقدر میزان بزرگنمایی بیشتر باشد، به همان میزان هم دقت در اندازه گیری افزایش پیدا میکند.

ساعت اندیکاتور

یکی از پر مصرف ترین ابزار آلات اندازه گیری در کارگاه های تراشکاری را می توان بدون تردید ساعت اندیکاتور یا ساعت تراشکاری دانست. از این وسیله معمولا برای پیدا کردن میزان نوسان قطعه در هنگام پرخش استفاده می شود یا به ساعت اندیکاتور اصطلاح تاب قطعه یا نامیزانی آن را پیدا کرد. این ابزار را در مدل های مختلفی می توانید در بازار تهیه کنید.

انواع ساعت اندیکاتور:

این ابزار در دو مدل وجود دارد :

1. ساعت اندیکاتور استاندارد
2. ساعت شیطانکی

ساعت شیطانکی همان ساعت اندیکاتور می باشد که به جای حرکت سوزن به صورت عمودی حرکت افقی دارد.

اجزا تشکیل دهنده :

هر ساعت اندیکاتوز از چند بخش بسیار ساده اما حساس تشکیل شده است که در زیر به بررسی بخش های مختلف آن ها می پردازیم.

1- نوک :

نوک هر ساعت اندیکاتور از یک زبونه نری شکل نشکیل شده است که با کمک پیچ موجود در ته آن به پین متحرک بسته می شود. این قسمت تنها بخشی از وسیله است که روی قطعه در حال چرخش قرار می گیرد به همین سبب از جنس مخصوص ضد سایش آب دیده شده درست شده است.

این قطعه معمولا در مرور زمان سایده شده و یا هنگام باز و بسته کردن به راحتی به دلیل کوچکی گم می شود.

2- پین متحرک :

این قسمت از دستگاه در واقع یک سیلند و پیستون ساده می باشند که بسته به رنج ساعت بین 0 تا 10 میلیمتر و یا 0 تا 30 میلیمتر داخل هم حرکت می کنند. به میزان بالا و پایین رفته این بخش داخل همدیگر کورس ساعت گفته می شود.

بر همین سبب دو مدل ساعت کورس 10 میلیمتر و کورس 30 میلیمتر در بازار موجود می باشد.

3- مکانیزم داخلی :

شاید بی دلیل نباشد که این بخش را مهمترین بخش این ابزار دانست. مکانیزم اندازه گیری ساعت اندیکاتور حاصل چرخش تعدادی چرخ دنده حساس با کمک یک فنر می باشد.

کیفیت چرخ دنده های داخلی از لحاظ آب کاری و ضخامت آن ها می تواند طول عمر این ابزار اندازه گیری دقیق را افزایش دهد. پس می توان گفت شما در هنگام تهیه این ابزار می توانید به وزن آن در مقایسه با برندهای مختلف توجه کنید.

اما یکی از مهمترین بخش های داخلی هر ساعتی را می توان وجود مکانیزم ضد شک دانست . در این مکانیزم در صورت ورود ضربه به نوک دستگاه این مکانیزم مانع خارج شده این ابزار دقیق از کالیبراسیون و همچنین صدمه دیدن داخلی می شود.

توجه کنید تمامی ساعت های اندیکاتور دارای مکانیزم ضد شوک نمی باشند.

4- صفحه نمایش :

صفحه نمایش این ساعت ها معمولا از دو مدل ساعتی و یا دیجیتال بهره می برند. در نوع ساعتی معمولا شما همانند عکس این محصول یک ساعت مدور مبینید و در نوع دیجیتال یک ساعت دیجیتال!!

معمولا دقت مدل های ساعتی 0.01 میلیمتر و دقت نوع دیجیتال 0.001 میلیمتر می باشد.

5- پشتی :

این بخش از دستگاه جهت اتصال ساعت اندیکاتور به پایه میباشند. که بسته به نوع جای پیچ ساعت های متفاوت می باشند.

نوشته بلاگ

اندازه‌گیری دقیق با استفاده از ابزارهای مختلف در صنایع دارای اهمیت بسیاری است و به همین علت ساعت‌های اندیکاتور با کاربردهای مختلف به بازار عرضه‌شده است.

ویژگی‌های این نوع ساعت‌ها و همچنین کاربرد آن‌ها می‌تواند تأثیر زیادی در نحوه‌ی کار با آن‌ها داشته باشد. ساعت‌های اندیکاتور که به ساعت اندازه‌گیری معروف هستند در انواع مختلفی دسته‌بندی‌شده‌اند با ما همراه باشید تا در ادامه به ویژگی‌های این ساعت‌ها بپردازیم.ساعت اندیکاتور

ابزاری دقیق و آزمایشگاهی که بوسیله آن سطوح مختلف و قطعات به صورت فیزیکی سنجیده می شود و هر گونه غیر همسطحی ، لبه کردن ، چاله شدن لب پریدگی و ناهمواری بوسیله این ابزار قابل شناسایی است و اختلاف آن هم قابل خواندن می باشد

ساعت اندازه گیری در دو مدل دیجیتال و عقربه ساخته می شود که قرائت در نمونه دیجیتال ساده تر بوده و دقت بالاتر نسبت به نمونه عقربه ای دارد .

ساعت اندازه گیری معمولا با یک پایه زمینی به صورت مگنتی یا غیر مگنتی استفاده می شود همچنین برای هم محور کردن قطعات ثابت و گردان نیز از این ابزار استفاده می شود. به غیر از نمونه استاندارد ساعت اندازه گیری ، ساعت اندازه گیری ضخامت سنج ، ساعت عمق سنج ، ساعت داخل سنج و ساعت های اندازه گیری شیطانکی و بازو دار نیز برای فرم های خاصی از قطعات کاربرد دارند. ساعت اندازه گیری نسبت به سایر ابزار های اندازه گیری آسیب پذیر تر بوده و همواره باید در مورد برخورد های فیزیکی با آنها مراقب بود و فقط در زمان نیاز آن را از پایه یا جعبه جدا کرد. کالیبراسون و درستی عملکرد ساعت اندازه گیری بسیار حائز اهمیت است و باید در بازه های منظم زمانی اینکار انجام گردد.

از بهترین مارک های ساعت اندیکاتور می توان میتوتویو ژاپن ، آکاد و اینسایز را نام برد .

دقت اندازه‌گیری به بزرگنمایی آن‌ها بستگی دارد؛ هر چه بزرگنمایی بیشتر باشد، به همان اندازه دقت اندازه‌گیری بیشتر، اما میدان اندازه‌گیری کمتر خواهد بود.

ویژگی ساعت‌های اندازه‌گیری

• اندازه‌های کوچک را در مقیاس بزرگ نشان می‌دهند.
• در مقابل تغییر اندازه حساس هستند.
• نیروی دست شخص اندازه‌گیر در مقدار اندازه اثر نمی‌گذارد.
• حرارت دست به سیستم منتقل نمی‌شود.
• خطای چشمی کمتر است.
• کار کردن با آن‌ها ساده‌تر است.
• معایب ساعت‌های اندازه‌گیری
• در مقابل ضربه خیلی حساس هستند.
• دامنه اندازه‌گیری آن‌ها محدود است.
• قیمت آن‌ها گران است.

ساعت اندیکاتور ابزاری مهم برای اندازه‌گیری خلاصی طول هر قطعه است. همچنین تاب و انحنای موجود در قطعات مختلف را می‌تواند اندازه‌گیری کند، این ساعت دقت بالایی در اندازه‌گیری قطعات بیضی و انحنای آن‌ها دارد. این محصول در دو نوع آنالوگ (عقربه‌ای) و دیجیتال به بازار عرضه می‌شود.

ساعت اندیکاتور برای اندازه گیری و کنترل قطعات صنعتی که با این ابزار می توان اندازه های ابعادی قطعات را در طول و قطر تعیین کرد . ولی با توجه به محدودیتی که در دامنه اندازه گیری این ابزار وجود دارد بیشتر برای عمل کنترل قطعات از جمله تختی ، گردی ، توازی ، تعامد ، زاویه دار بودن قطعه کار کاربرد دارد.

همان‌طور که گفتیم این ابزار دارای دقت بالایی است و می‌تواند از ۰.۰۱ الی ۰.۰۰۲ را اندازه‌گیری نماید. اغلب ساعت‌های عرضه‌شده به بازار برحسب اینچ و میلی‌متر مدرج شده‌اند که قابلیت اندازه‌گیری با این دو مقیاس را امکان می‌سازد.

این ساعت حساسیت بالایی در اندازه‌گیری تغییر انحنا در سطح کم دارد و به همین علت روش‌های متفاوتی برای کار با آن بیان‌شده است. بیشترین کاربرد این ساعت را می‌توان در الایمنت کوپلینگ ها دانست، زیرا با دقت بالای آن منجر به اندازه‌گیری درست می‌گردد.

مکانیزم ساعت اندازه گیری

ساعت اندازه گیری دارای مکانیزم چرخ دندانه است ، به واسطه درگیری چرخ دندانه ها حرکت ازمیله لمس کننده ساعت بهمنتقل می گردد. عملکرد آن به گونه ای است که در امتداد میله لمس کننده دندانه هایی وجود دارد و با چرخ دندانه ساده درگیر می شود و امتداد چرخ دندانه نیز با عقربه روی صفحه ساعت درگیر است و با حرکت خطی میله لمس کننده چرخ دندانه درگیر با آن به چرخش درامده و عقربه مقدار تغییرات را با توجه به دقت ساعت نشان می دهد و برای آنکه میله لمس کننده همیشه آماده برای عمل کنترل باشد ، فنر حلزونی در داخل محفظه آن تعبیه شده است که می تواند عمل برگشت میله لمس کننده را انجام دهد.

روش های استفاده از ساعت اندازه گیری :

۱- برای کنترل دور بودن قطعه کار نسبت به محور هایی که دوران دارند : روش عمل ابتدا پایه ساعت را بر روی سطح ثابت قرار داده و میله لمس کننده را نسبت به سطح مماس میکند و با چرخاندن محور و تغییراتی که عقربه بزرگ ساعت اندازه گیری نشان می دهد . میزان دور بودن آن را کنترل کنید.

۲- برای مخروط داخل سوراخ : ابتدا نوک میله لمس کننده را با سطح مخروط داخلی مماس کرده و سپس در طول مشخص حرکت داده تا میزان تغییرات ارتفاع مخروط را بدست آورده و از تقسیم اختلاف ارتفاعی که از حرکت عقربه ساعت نسبت به طول مشخص انجام می شود زاویه مخروط بدست می آید.

۳- فاصله یک سطح نسبت به سطح دیگر را می تواند اندازه گیری کند

۴- کنترل توازی یک سطح نسبت به سطح دیگر : پایه ساعت را نسبت به سطح مبنا قرار داده و میله لمس کننده آن را به سطح فک ثابت گیره مماس کنید و با حرکت طولی ساعت میزان توازی آن را کنترل کنید.

روش خواندن ساعت اندازه گیری

جهت حرکت عقربه ساعت در خواندن تغییرات اندازه از روی ساعت موثر است اگر میله لمس کننده در پایین ترین نقطه قرار داشته باشد در این حالت باید عقربه بزرگ ساعت روی عدد صفر باشد در غیر اینصورت صفحه بزرگ ساعت را چرخانده تا صفر زیر عقربه قرار گیرد.

در صورتی که میله لمس کننده به سمت بالا جمع شود جهت عقربه ساعت به سمت راست می باشد. در صورتی که میله لمس کننده در بالاترین نقطه قرار داشته باشد و به سمت پایین حرکت کند جهت عقربه ساعت در جهت چپ دوران می کند و ملاک خواندن تغییرات اندازه نسبت به جهت چپ در نظر گرفته می شود.
